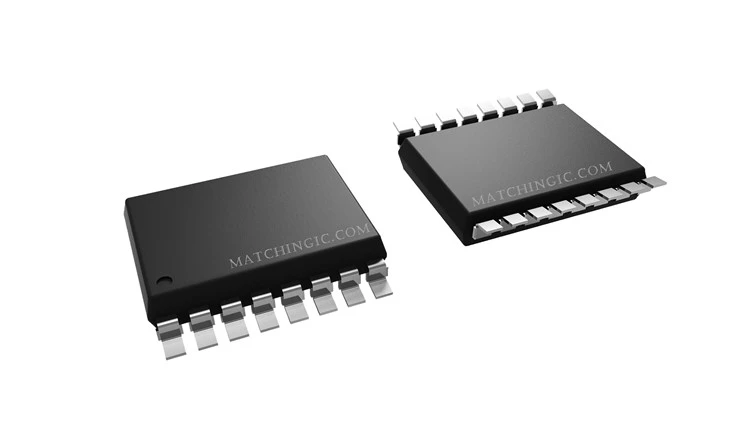

ADUM131D0BRWZ-RL

Το ADUM131D0BRWZ-RL είναι ένα παράδειγμα τυπικής ψηφιακής απομόνωσης για αξιόπιστη, γρήγορη και ασφαλή μετάδοση δεδομένων. Διαθέτει εξαιρετική προσωρινή ανοσία κοινής λειτουργίας 100 kV/μs για προστασία από παρεμβολές. Διαθέτει ισχυρή ατρωσία θορύβου, εξαιρετικά χαμηλές καθυστερήσεις μετάδοσης 13 ns (5 V) και 15 ns (1,8 V) και ρυθμό μετάδοσης δεδομένων 150 Mbps για να διασφαλιστεί η απρόσκοπτη επικοινωνία.

Πολυκαναλική απομόνωση γενικής χρήσης

Σειριακή περιφερειακή διεπαφή (SPI)/απομόνωση μετατροπέα δεδομένων

Απομόνωση βιομηχανικού λεωφορείου πεδίου

Οι ADuM130D/ADuM130E/ADuM131D/ADuM131E1 είναι ψηφιακοί απομονωτές τριών καναλιών που βασίζονται στην τεχνολογία Analog Devices, Inc., iCoupler®. Συνδυάζοντας τεχνολογία υψηλής ταχύτητας, συμπληρωματικού ημιαγωγού μετάλλου-οξειδίου (CMOS) και μονολιθικού μετασχηματιστή πυρήνα αέρα, αυτά τα εξαρτήματα απομόνωσης παρέχουν εξαιρετικά χαρακτηριστικά απόδοσης ανώτερα από εναλλακτικές λύσεις, όπως συσκευές οπτικού συζεύκτη και άλλους ενσωματωμένους ζεύκτες. Η μέγιστη καθυστέρηση διάδοσης είναι 13 ns με παραμόρφωση πλάτους παλμού μικρότερη από 3 ns σε λειτουργία 5 V. Η αντιστοίχιση καναλιών είναι αυστηρή στα 3,0 ns το μέγιστο.

Τα κανάλια δεδομένων ADuM130D/ADuM130E/ADuM131D/ADuM131E είναι ανεξάρτητα και διατίθενται σε διάφορες διαμορφώσεις με ονομαστική τάση αντοχής 3,0 kV rms ή 3,75 kV rms (δείτε τον Οδηγό παραγγελίας). Οι συσκευές λειτουργούν με την τάση τροφοδοσίας και στις δύο πλευρές που κυμαίνεται από 1,8 V έως 5 V, παρέχοντας συμβατότητα με συστήματα χαμηλότερης τάσης καθώς και επιτρέποντας τη λειτουργία μετάφρασης τάσης κατά μήκος του φράγματος απομόνωσης.

Σε αντίθεση με άλλες εναλλακτικές οπτοζεύκτες, η ορθότητα συνεχούς ρεύματος εξασφαλίζεται απουσία λογικών μεταβάσεων εισόδου. Είναι διαθέσιμες δύο διαφορετικές επιλογές ασφαλείας για σφάλματα, στις οποίες οι έξοδοι μεταβαίνουν σε μια προκαθορισμένη κατάσταση όταν δεν εφαρμόζεται η τροφοδοσία εισόδου ή οι είσοδοι είναι απενεργοποιημένες. Οι ADuM130E1/ADuM131E1 είναι συμβατοί με το ADuM1300/ADuM1301.
