Οδηγίες σχεδίασης για τη χρήση προγραμμάτων οδήγησης απομονωμένης πύλης

Ο οδηγός σχεδίασης τριών μερών εξηγεί πώς να επιλέξετε τον κατάλληλο απομονωμένο οδηγό πύλης για συσκευές μεταγωγής ισχύος σε εφαρμογές ηλεκτρονικών ισχύος και μοιράζεται πρακτική εμπειρία. Αυτό το άρθρο είναι το πρώτο μέρος, που περιλαμβάνει κυρίως τον οδηγό εισαγωγής και επιλογής μεμονωμένων οδηγών πύλης.

Διεύθυνση αναφοράς αυτού του άρθρου:

Οι απομονωμένοι οδηγοί πύλης ON Semiconductor έχουν σχεδιαστεί για να πληρούν τους περιορισμούς μέγιστης ταχύτητας μεταγωγής και μεγέθους συστήματος που απαιτούνται από τεχνολογίες όπως το SiC (καρβίδιο του πυριτίου) και το GaN (νιτρίδιο του γαλλίου) για να παρέχουν αξιόπιστο έλεγχο των MOSFET. Πολλοί σχεδιαστές στη βιομηχανία ηλεκτρονικών ισχύος έχουν εκτενή εμπειρία σε συνεργασία με Si MOSFET, SiC και GaN MOSFET και είναι έμπειροι χρήστες. Οι κατασκευαστές συστημάτων ενδιαφέρονται ολοένα και περισσότερο για τη βελτίωση της ενεργειακής απόδοσης των σχεδίων τους. Για την επίτευξη ηγετικής θέσης στην αγορά, ο συνδυασμός υψηλής ενεργειακής απόδοσης και χαμηλού κόστους είναι ζωτικής σημασίας. Από την άποψη των υλικών ημιαγωγών, το πεδίο έχει σημειώσει σημαντική πρόοδο και πλέον υπάρχουν προϊόντα ικανά να αλλάζουν σε υψηλές ταχύτητες, αυξάνοντας έτσι την απόδοση σε επίπεδο συστήματος μειώνοντας ταυτόχρονα το μέγεθος.

Οδηγοί απομονωμένης πύλης--Τι είναι, γιατί χρησιμοποιούνται και πώς λειτουργούν;

Τα Power MOSFET είναι συσκευές ελεγχόμενης τάσης που χρησιμοποιούνται ως στοιχεία μεταγωγής σε κυκλώματα ισχύος, κινητήρες κίνησης και άλλα συστήματα. Η πύλη είναι ο ηλεκτρικά απομονωμένος ακροδέκτης ελέγχου κάθε συσκευής. Οι άλλοι ακροδέκτες ενός MOSFET είναι η πηγή και η αποστράγγιση.

Για να λειτουργήσει ένα MOSFET, συνήθως χρειάζεται να εφαρμόζεται τάση στην πύλη (σε αντίθεση με την πηγή ή τον πομπό). Ένας αποκλειστικός οδηγός χρησιμοποιείται για την εφαρμογή τάσης στην πύλη της συσκευής ισχύος και την παροχή ρεύματος κίνησης.

Τα προγράμματα οδήγησης πύλης χρησιμοποιούνται για την ενεργοποίηση και απενεργοποίηση συσκευών τροφοδοσίας. Για να γίνει αυτό, ο οδηγός πύλης φορτίζει την πύλη της συσκευής ισχύος στην τελική τάση ενεργοποίησης VGS(ON) ή το κύκλωμα οδήγησης εκφορτώνει την πύλη στην τελική τάση απενεργοποίησης VGS(OFF). Για τη μετατροπή μεταξύ των δύο επιπέδων τάσης πύλης, κάποια ισχύς διαχέεται στον βρόχο μεταξύ του οδηγού πύλης, της αντίστασης πύλης και της συσκευής ισχύος.

Σήμερα, οι μετατροπείς υψηλής συχνότητας για εφαρμογές χαμηλής και μέσης ισχύος χρησιμοποιούν κυρίως συσκευές ελέγχου τάσης πύλης, όπως τα MOSFET.

Για εφαρμογές υψηλής ισχύος, οι καλύτερες συσκευές που χρησιμοποιούνται αυτήν τη στιγμή είναι τα MOSFET καρβιδίου του πυριτίου (SiC), τα οποία απαιτούν υψηλότερα ρεύματα κίνησης για γρήγορη ενεργοποίηση/απενεργοποίηση αυτών των διακοπτών ισχύος. Τα προγράμματα οδήγησης πύλης δεν είναι κατάλληλα μόνο για MOSFET, αλλά και για νέες συσκευές στο ευρύ διάκενο ζώνης που μόνο λίγα άτομα γνωρίζουν αυτήν τη στιγμή, όπως τα FET καρβιδίου του πυριτίου (SiC) και τα FET νιτριδίου του γαλλίου (GaN).

Το πρόγραμμα οδήγησης πύλης είναι ένας ενισχυτής ισχύος που δέχεται είσοδο από ένα IC ελεγκτή και παράγει ένα κατάλληλο υψηλό ρεύμα για να οδηγεί την πύλη μιας συσκευής μεταγωγής ισχύος.

Ακολουθεί μια σύντομη περίληψη των λόγων για τη χρήση προγραμμάτων οδήγησης πύλης:

Αντίσταση κίνησης πύλης

Η λειτουργία του προγράμματος οδήγησης πύλης είναι να ενεργοποιεί και να απενεργοποιεί γρήγορα τις συσκευές τροφοδοσίας για να μειώσει τις απώλειες. Για να αποφευχθούν απώλειες διασταυρούμενης αγωγιμότητας που προκαλούνται από το φαινόμενο Miller ή την αργή μεταγωγή κάτω από ορισμένα φορτία, ο οδηγός πρέπει να ρυθμίσει την κατάσταση εκτός λειτουργίας με χαμηλότερη σύνθετη αντίσταση από την κατάσταση ενεργοποίησης στο απέναντι τρανζίστορ. Το αρνητικό περιθώριο κίνησης της πύλης παίζει σημαντικό ρόλο στη μείωση αυτών των απωλειών.

Πηγή επαγωγής

Αυτή είναι η αυτεπαγωγή που μοιράζεται ο βρόχος ρεύματος οδηγού πύλης και ο βρόχος ρεύματος εξόδου. Το αρνητικό περιθώριο τάσης μετάδοσης κίνησης πύλης σε συνδυασμό με την αυτεπαγωγή του ηλεκτροδίου πηγής έχει άμεσο αντίκτυπο στην ταχύτητα μεταγωγής της εξόδου υπό φορτίο, η οποία είναι η επίδραση υποβάθμισης της πηγής της αυτεπαγωγής της πηγής (η αυτεπαγωγή του ηλεκτροδίου πηγής συνδέει το ρεύμα μεταγωγής εξόδου πίσω με τον οδηγό πύλης, έτσι επιβραδύνοντας την κίνηση της πύλης).

Ο οδηγός πύλης εφαρμόζει ένα σήμα τάσης (VGS) μεταξύ της πύλης (G) και της πηγής (S) του τροφοδοτικού MOSFET ενώ εκπέμπει έναν παλμό υψηλού ρεύματος, όπως φαίνεται στο Σχήμα 1.

·Ενεργοποιήστε τη γρήγορη φόρτιση/εκφόρτιση CGS και CGD

·Γρήγορη ενεργοποίηση/απενεργοποίηση MOSFET

Εικόνα 1. Διαδρομή ρεύματος κίνησης πύλης

Γιατί Γαλβανική Απομόνωση;

Οι εφαρμογές υψηλής ισχύος απαιτούν γαλβανική απομόνωση για να αποτρέψουν την ενεργοποίηση επικίνδυνων βρόχων γείωσης, οι οποίοι θα μπορούσαν να προκαλέσουν θόρυβο, προκαλώντας τη γείωση των δύο κυκλωμάτων σε διαφορετικά δυναμικά και, συνεπώς, σε κίνδυνο την ασφάλεια του συστήματος. Τα ρεύματα σε τέτοια συστήματα μπορεί να είναι θανατηφόρα για τον άνθρωπο, επομένως πρέπει να διασφαλίζεται το υψηλότερο επίπεδο ασφάλειας. Η ηλεκτρική ή γαλβανική απομόνωση αναφέρεται στην κατάσταση στην οποία δεν κυκλοφορεί ρεύμα συνεχούς ρεύματος μεταξύ δύο σημείων σε διαφορετικά δυναμικά.

Πιο συγκεκριμένα, στην κατάσταση γαλβανικής απομόνωσης, είναι αδύνατο να μετακινηθούν οι φορείς από το ένα σημείο στο άλλο, αλλά η ηλεκτρική ενέργεια (ή σήματα) μπορεί ακόμα να ανταλλάσσεται μέσω άλλων φυσικών φαινομένων όπως η ηλεκτρομαγνητική επαγωγή, η χωρητική σύζευξη ή το φως. Αυτή η συνθήκη είναι ισοδύναμη με μια άπειρη αντίσταση μεταξύ των δύο σημείων. στην πράξη, αρκούν αντιστάσεις μέχρι περίπου 100 MΩ. Εάν η βλάβη περιορίζεται στα ηλεκτρονικά εξαρτήματα, μπορεί να μην είναι απαραίτητη η απομόνωση ασφαλείας, αλλά εάν εμπλέκεται ανθρώπινη δραστηριότητα στην πλευρά ελέγχου, απαιτείται γαλβανική απομόνωση μεταξύ της πλευράς υψηλής ισχύος και του κυκλώματος ελέγχου χαμηλής τάσης. Προστατεύει από τυχόν βλάβες στην πλευρά της υψηλής τάσης, γιατί ακόμη και αν υπάρχει βλάβη ή αστοχία εξαρτημάτων, το φράγμα απομόνωσης εμποδίζει την παροχή ρεύματος στον χρήστη. Η απομόνωση είναι υποχρεωτική από ρυθμιστικούς φορείς και φορείς πιστοποίησης ασφάλειας για την πρόληψη του κινδύνου ηλεκτροπληξίας. Ακολουθεί μια περίληψη των λόγων χρήσης και των μεθόδων γαλβανικής απομόνωσης σε πολλές εφαρμογές ισχύος.

·Αποτρέψτε και αντέχετε με ασφάλεια υπερτάσεις υψηλής τάσης που βλάπτουν τον εξοπλισμό ή θέτουν σε κίνδυνο τον άνθρωπο.

·Προστασία ακριβών ελεγκτών – έξυπνων συστημάτων

·Ανέχονται μεγάλες διαφορές δυναμικού και καταστροφικούς βρόχους γείωσης σε κυκλώματα με υψηλή ενέργεια ή μεγάλους διαχωρισμούς

·Επικοινωνούν αξιόπιστα με εξαρτήματα υψηλής πλευράς σε υψηλή απόδοση υψηλής τάσης

Λύσεις

Εικόνα 2. Μη απομονωμένο και απομονωμένο

Οδηγός επιλογής προγράμματος οδήγησης Isolated Gate

Τα παρακάτω εξηγούν πώς να επιλέξετε ένα πρόγραμμα οδήγησης απομονωμένης πύλης. Για παράδειγμα, για ένα σύστημα με χαμηλότερη τάση λειτουργίας, η συσκευή μεταγωγής μπορεί να συνδεθεί απευθείας στον ελεγκτή, εφόσον η τάση αντοχής του ελεγκτή είναι εντός του επιτρεπόμενου εύρους. Ωστόσο, το πρόγραμμα οδήγησης πύλης είναι ένα κοινό στοιχείο στους περισσότερους μετατροπείς ισχύος. Εφόσον το κύκλωμα ελέγχου λειτουργεί σε χαμηλή τάση, ο ελεγκτής δεν μπορεί να παρέχει αρκετή ισχύ για να ανοίξει ή να κλείσει γρήγορα και με ασφάλεια το διακόπτη τροφοδοσίας. Επομένως, το σήμα του ελεγκτή αποστέλλεται στον οδηγό πύλης, ο οποίος μπορεί να αντέξει υψηλότερη ισχύ και μπορεί να οδηγήσει την πύλη του MOSFET όπως χρειάζεται. Σε εφαρμογές υψηλής ισχύος ή υψηλής τάσης, τα εξαρτήματα του κυκλώματος υπόκεινται σε μεγάλες εκδρομές τάσης και υψηλά ρεύματα. Εάν διαρρεύσει ρεύμα από το MOSFET ισχύος στο κύκλωμα ελέγχου, η υψηλή τάση και το ρεύμα στο κύκλωμα μετατροπής ισχύος μπορούν εύκολα να κάψουν το τρανζίστορ, προκαλώντας σοβαρή βλάβη στο κύκλωμα ελέγχου. Επιπλέον, οι εφαρμογές υψηλής ισχύος πρέπει να έχουν γαλβανική απομόνωση μεταξύ της εισόδου και της εξόδου για την προστασία των χρηστών και άλλων συσκευών.

Εύρος τάσης κίνησης πύλης

Η τάση λειτουργίας του μετατροπέα εξαρτάται από τις προδιαγραφές του στοιχείου μεταγωγής (όπως Si MOSFET ή SiC MOSFET). Πρέπει να επιβεβαιωθεί ότι η τάση εξόδου του μετατροπέα δεν υπερβαίνει τη μέγιστη τιμή της τάσης πύλης του στοιχείου μεταγωγής.

Η θετική τάση του οδηγού πύλης πρέπει να είναι αρκετά υψηλή ώστε να διασφαλίζεται ότι η πύλη είναι πλήρως ενεργοποιημένη. Είναι επίσης απαραίτητο να διασφαλιστεί ότι η τάση μετάδοσης κίνησης δεν υπερβαίνει την απόλυτη μέγιστη τάση πύλης. Τα Si-MOSFET χρησιμοποιούν συνήθως μια τάση κίνησης +12V, το +15V χρησιμοποιείται συνήθως για την κίνηση του SiC και η τάση πύλης για το GaN είναι +5V. Μια 0-τάση πύλης V μπορεί να κρατήσει όλες τις συσκευές σε κατάσταση απενεργοποίησης. Σε γενικές γραμμές, τα MOSFET δεν απαιτούν μονάδα πύλης αρνητικής προκατάληψης, η οποία μερικές φορές χρησιμοποιείται για MOSFET SiC και GaN. Σε εφαρμογές μεταγωγής, συνιστάται ιδιαίτερα η χρήση μονάδας πύλης αρνητικής πόλωσης για MOSFET SiC και GaN, επειδή η παρασιτική επαγωγή που εισάγεται από τη μη ιδανική διάταξη PCB κατά τη διάρκεια εναλλαγής υψηλού di/dt και dv/dt μπορεί να προκαλέσει κουδούνισμα στην τάση μετάδοσης κίνησης της πύλης το τρανζίστορ ισχύος. Τα παρακάτω είναι οι ισχύουσες τάσεις κίνησης πύλης για κάθε συσκευή μεταγωγής.

Δυνατότητα απομόνωσης

Αυτή η ικανότητα καθορίζεται από την τάση λειτουργίας του συστήματος. Η τάση λειτουργίας του συστήματος είναι ευθέως ανάλογη με την ικανότητα απομόνωσης. Μία από τις βασικές παραμέτρους ενός απομονωμένου οδηγού πύλης είναι η ονομαστική τάση απομόνωσής του. Η βαθμολογία απομόνωσης έχει σχεδιαστεί για να αποτρέπει απροσδόκητες μεταβατικές τάσεις από το να καταστρέψουν άλλα κυκλώματα που είναι συνδεδεμένα στο τροφοδοτικό, επομένως η σωστή βαθμολογία απομόνωσης είναι το κλειδί για την προστασία του χρήστη από δυνητικά επιβλαβείς εκκενώσεις ρεύματος. Επιπλέον, αυτή η βαθμολογία προστατεύει τα σήματα εντός του μετατροπέα από θόρυβο ή απροσδόκητες μεταβατικές τάσεις κοινής λειτουργίας. Η τιμή απομόνωσης εκφράζεται συνήθως ως η ποσότητα τάσης που μπορεί να αντέξει το φράγμα απομόνωσης. Στα περισσότερα φύλλα δεδομένων προγράμματος οδήγησης απομονωμένης πύλης, η τάση απομόνωσης παρατίθεται ως παράμετροι όπως η μέγιστη επαναλαμβανόμενη τάση απομόνωσης αιχμής (VIORM), η τάση απομόνωσης εργασίας (VIOWM), η μέγιστη μεταβατική τάση απομόνωσης (VIOTM), η μέγιστη τάση απομόνωσης υπέρτασης (VIOSM) και η RMS τάση απομόνωσης (VISO). Όσο υψηλότερη είναι η τάση λειτουργίας του συστήματος, τόσο μεγαλύτερη είναι η ικανότητα απομόνωσης του μετατροπέα.

ON Τα προγράμματα οδήγησης απομονωμένης πύλης της Semiconductor ελέγχονται σε έναν ελεγκτή MPS (μοντέλο MSPS-20).

Χωρητικότητα απομόνωσης

Η χωρητικότητα απομόνωσης είναι η παρασιτική χωρητικότητα μεταξύ της πλευράς εισόδου και εξόδου του μετατροπέα. Από τον ακόλουθο τύπο, μπορούμε να δούμε ότι η χωρητικότητα απομόνωσης είναι ανάλογη με το ρεύμα διαρροής.

Μεταξύ αυτών: Ileak: ρεύμα διαρροής, fS: συχνότητα λειτουργίας, CISO: χωρητικότητα απομόνωσης. VSYS: τάση λειτουργίας συστήματος

Η απώλεια ισχύος είναι ανάλογη με το ρεύμα διαρροής. Εάν το σύστημα χρειάζεται να λειτουργεί σε υψηλή συχνότητα λειτουργίας και υψηλή τάση, πρέπει να δώσουμε μεγαλύτερη προσοχή στο μέγεθος της χωρητικότητας απομόνωσης του μετατροπέα για να αποφύγουμε την υπερβολική αύξηση της θερμοκρασίας.

Παροδική ανοσία κοινής λειτουργίας (CMTI)

Η παροδική ανοσία κοινής λειτουργίας (CMTI) είναι ένα από τα κύρια χαρακτηριστικά που σχετίζονται με τα απομονωμένα προγράμματα οδήγησης πύλης, ειδικά όταν το σύστημα λειτουργεί σε υψηλές συχνότητες μεταγωγής. Αυτό είναι σημαντικό επειδή τα μεταβατικά στοιχεία υψηλού ρυθμού περιστροφής (υψηλής συχνότητας) μπορούν να καταστρέψουν τη μετάδοση δεδομένων μέσω του φραγμού απομόνωσης. Η χωρητικότητα κατά μήκος του φράγματος απομόνωσης (δηλαδή, μεταξύ των επιπέδων γείωσης απομόνωσης) παρέχει μια διαδρομή για αυτές τις γρήγορες μεταβατικές καταστάσεις να περάσουν το φράγμα απομόνωσης και να καταστρέψουν την κυματομορφή εξόδου. Η μονάδα αυτής της χαρακτηριστικής παραμέτρου είναι συνήθως kV/uS.

Εάν το CMTI δεν είναι αρκετά υψηλό, ο θόρυβος υψηλής ισχύος μπορεί να συνδεθεί στον απομονωμένο οδηγό πύλης, δημιουργώντας έναν βρόχο ρεύματος και προκαλώντας την εμφάνιση φόρτισης στην πύλη διακόπτη. Αυτή η φόρτιση, εάν είναι αρκετά μεγάλη, μπορεί να προκαλέσει το πρόγραμμα οδήγησης της πύλης να ερμηνεύσει εσφαλμένα αυτόν τον θόρυβο ως σήμα κίνησης και αυτό το shoot-through μπορεί να προκαλέσει σοβαρή βλάβη του κυκλώματος.

Τρέχοντα ζητήματα ικανότητας κίνησης

Όσο υψηλότερο είναι το ρεύμα πύλης που μπορεί να ληφθεί/βυθιστεί σε σύντομο χρονικό διάστημα, τόσο μικρότερος είναι ο χρόνος μεταγωγής του οδηγού πύλης και τόσο μικρότερη είναι η απώλεια ισχύος μεταγωγής στο κινούμενο τρανζίστορ.

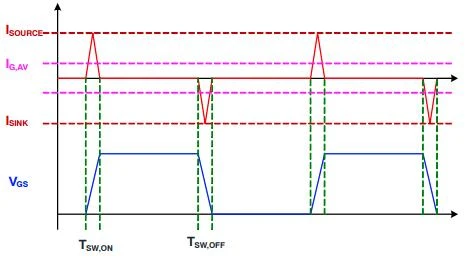

Τα ρεύματα κορυφής πηγής και βύθισης (ISOURCE και ISINK) πρέπει να είναι υψηλότερα από τα μέσα ρεύματα (IG, AV), όπως φαίνεται στο Σχήμα 3.

Εικόνα 3. Ορισμός τρέχουσας ικανότητας κίνησης

Για κάθε ονομαστική τιμή ρεύματος οδηγού, η κατά προσέγγιση μέγιστη φόρτιση πύλης QG που μπορεί να αλλάξει στον χρόνο που εμφανίζεται μπορεί να υπολογιστεί ως εξής: Η απαιτούμενη ονομαστική τιμή ρεύματος οδηγού εξαρτάται από το πόσο φορτίο πύλης πρέπει να μετακινηθεί το QG σε πόσο χρόνο μεταγωγής tSW−ON/ OFF, καθώς το μέσο ρεύμα πύλης κατά την εναλλαγή είναι IG.

Όπου tSW, ON/OFF αντιπροσωπεύει πόσο γρήγορα πρέπει να ενεργοποιηθεί το MOSFET. Εάν είναι άγνωστο, ξεκινήστε με το 2% της περιόδου μεταγωγής tSW.

Η κατά προσέγγιση πηγή αιχμής του οδηγού πύλης και τα ρεύματα βύθισης μπορούν να υπολογιστούν χρησιμοποιώντας τους ακόλουθους τύπους.

Ενεργό (Πηγή Τρέχον)

Όταν είναι απενεργοποιημένο (ρεύμα βύθισης)

Όπου QG είναι η φόρτιση πύλης στο VGS=VCC, tSW, ON/OFF=χρόνος ενεργοποίησης/απενεργοποίησης, 1.5=εμπειρικά καθορισμένος παράγοντας (που επηρεάζεται από καθυστερήσεις στο στάδιο εισαγωγής του προγράμματος οδήγησης). και παρασιτικά συστατικά)

Θέματα αντίστασης πύλης

Όταν προσδιορίζετε το μέγεθος της αντίστασης πύλης, είναι σημαντικό να λάβετε υπόψη τη μείωση της τάσης κουδουνίσματος που προκαλείται από την παρασιτική επαγωγή και χωρητικότητα. Ωστόσο, θα περιορίσει την τρέχουσα ικανότητα της εξόδου του προγράμματος οδήγησης πύλης. Οι περιορισμένες τιμές ικανότητας ρεύματος λόγω των αντιστάσεων πύλης ενεργοποίησης και απενεργοποίησης μπορούν να ληφθούν χρησιμοποιώντας τους ακόλουθους τύπους.

Μεταξύ αυτών: ISOOURCE: ρεύμα αιχμής πηγής, ISINK: μέγιστο ρεύμα βύθισης, VOH: πτώση τάσης εξόδου υψηλού επιπέδου, VOL: πτώση τάσης εξόδου χαμηλού επιπέδου

ON Drivers απομονωμένης πύλης Semiconductor's

Το ON Semiconductor προσφέρει μια ποικιλία απομονωμένων οδηγών πύλης που βασίζονται σε ενσωματωμένους μετασχηματιστές χωρίς πυρήνα με μαγνητική σύζευξη, κατάλληλους για εφαρμογές όπου οι ταχύτητες μεταγωγής είναι πολύ υψηλές και υπάρχουν περιορισμοί μεγέθους συστήματος και μπορούν να ελέγξουν αξιόπιστα τα Si MOSFET και τα SiC FET.

Προσφέρουμε λειτουργικά και ενισχυμένα προϊόντα απομόνωσης με πιστοποίηση UL 1577, SGS FIMKO IEC 62368-1 και CQC GB 4943.1. Τα απομονωμένα προγράμματα οδήγησης πύλης περιλαμβάνουν πιστοποιημένα προϊόντα τόσο για τη βιομηχανία όσο και για την αυτοκινητοβιομηχανία.

Αυτά τα απομονωμένα προγράμματα οδήγησης πύλης ενσωματώνουν μια ποικιλία χαρακτηριστικών για να αντέχουν σε υψηλά επίπεδα CMTI, έχουν πολλαπλές επιλογές UVLO και παρέχουν γρήγορες καθυστερήσεις διάδοσης (συμπεριλαμβανομένων ασυμφωνιών μικρής καθυστέρησης) και ελάχιστη παραμόρφωση εύρους παλμού.

Συγκεκριμένα, τα επερχόμενα νέα προϊόντα της ON Semiconductor θα παρέχουν μια απλή μέθοδο δημιουργίας αρνητικής προκατάληψης στον βρόχο κίνησης πύλης, κατάλληλη για την οδήγηση SiC MOSFET. Αυτή η αρνητική προκατάληψη είναι χρήσιμη εάν η διάταξη PCB και/ή οι απαγωγές συσκευασίας δημιουργούν υψηλό κουδούνισμα στο τρανζίστορ ισχύος Vg. Αυτός ο κουδουνισμός τάσης πύλης συμβαίνει συνήθως υπό συνθήκες μεταγωγής υψηλού di/dt και dv/dt. Για να διατηρήσετε το κουδούνισμα κάτω από την τάση κατωφλίου για να αποτρέψετε την ψευδή ενεργοποίηση, συνήθως εφαρμόζεται μια αρνητική προκατάληψη στον οδηγό πύλης. Διατίθενται διαφορετικές επιλογές για τη δημιουργία -2V, -3V, -4V και -5V για να ταιριάζουν σε όλες τις διαμορφώσεις. Τα προγράμματα οδήγησης απομονωμένης πύλης ON Semiconductor είναι διαθέσιμα σε μια ποικιλία επιλογών πακέτων, συμπεριλαμβανομένων των μικρών παραλλαγών LGA και SOIC 8-pin to 16-pin.

Παρακάτω είναι τα βασικά χαρακτηριστικά, οι ηλεκτρικές προδιαγραφές και οι σχετικές με την ασφάλεια πιστοποιήσεις της οικογένειας οδηγών απομονωμένης πύλης ON Semiconductor.

Πίνακας 1.

- Υπό ανάπτυξη

- Προαιρετικό, διαθέσιμο κατόπιν αιτήματος

- Προγραμματισμένο

Εργαλεία υποστήριξης προγράμματος οδήγησης απομονωμένης πύλης

Όλα τα σχετικά έγγραφα για γαλβανικά απομονωμένα προγράμματα οδήγησης πύλης είναι διαθέσιμα στην αρχική σελίδα του ON Semiconductor, συμπεριλαμβανομένων φύλλων δεδομένων, εργαλείων σχεδίασης και ανάπτυξης, μοντέλων προσομοίωσης, σημειώσεων εφαρμογής, τεκμηρίωσης πίνακα αξιολόγησης, εκθέσεων συμμόρφωσης κ.λπ.

Οι κύριοι σχετικοί οδηγοί περιλαμβάνουν:

● NCP51560

● NCP51561 和 NCV51561

● NCP51563 和 NCV51563
