ACPL-064L-500E

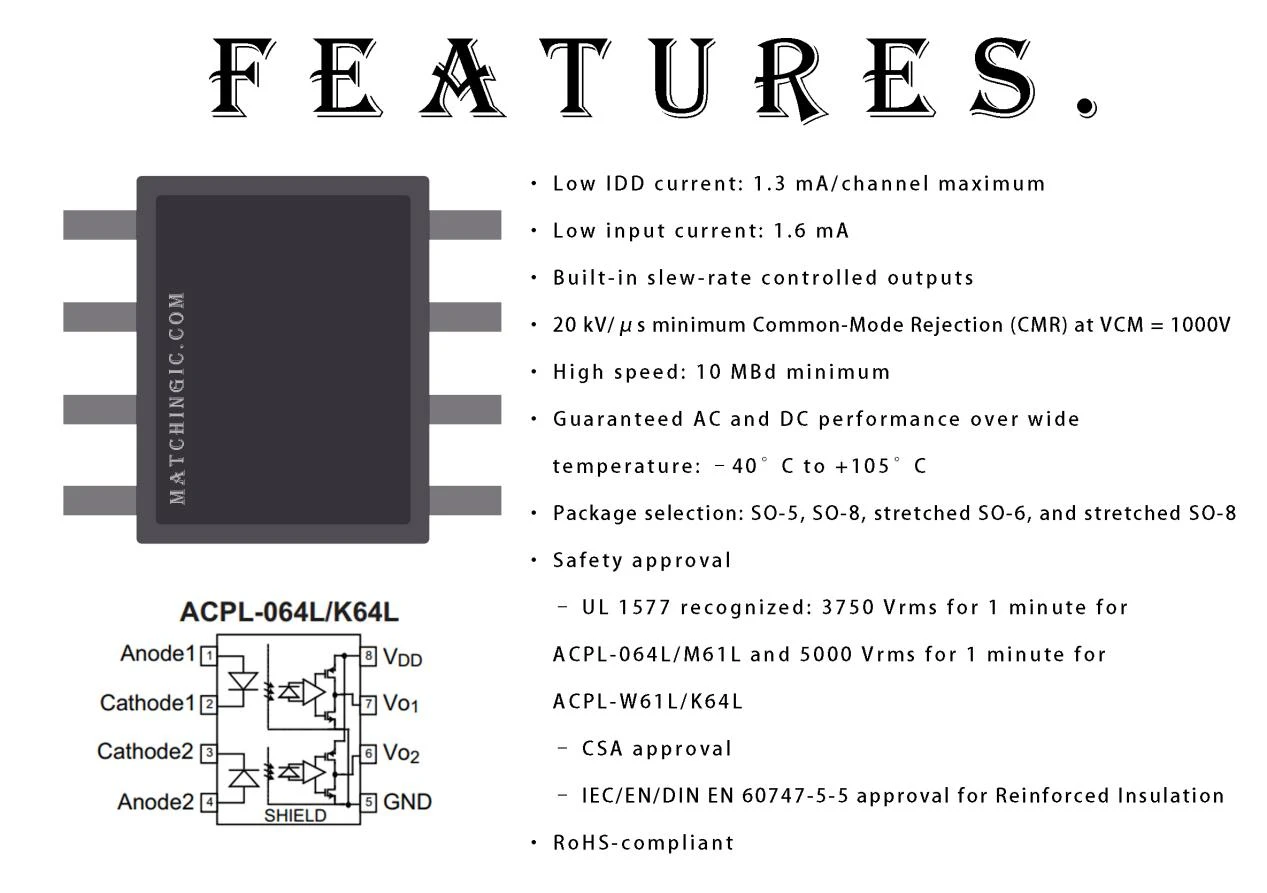

Ο οπτικός συζευκτήρας ACPL-064L-500E είναι ένα εξάρτημα υψηλής απόδοσης με πολλά βασικά χαρακτηριστικά. Συγκεκριμένα, διαθέτει χαμηλή κατανάλωση ενέργειας με μέγιστο ρεύμα IDD 1,3 mA ανά κανάλι και χαμηλό ρεύμα εισόδου 1,6 mA. Οι ενσωματωμένες έξοδοι ελεγχόμενης ταχύτητας περιστροφής εξασφαλίζουν ακριβείς μεταβάσεις σήματος, ενώ η ικανότητα μετάδοσης δεδομένων υψηλής ταχύτητας τουλάχιστον 10 MBd το καθιστά κατάλληλο για εφαρμογές ταχείας επικοινωνίας. Με ελάχιστη απόρριψη κοινής λειτουργίας (CMR) 20 kV/μs και εγγυημένη απόδοση AC και DC σε μεγάλο εύρος θερμοκρασίας (-40 βαθμός έως +105 μοίρες), διασφαλίζει την ακεραιότητα του σήματος σε διαφορετικές συνθήκες λειτουργίας . Ο οπτικός συζευκτήρας προσφέρει ευελιξία με διάφορες επιλογές συσκευασίας και διαθέτει αυστηρές εγκρίσεις ασφαλείας, συμπεριλαμβανομένης της αναγνώρισης UL 1577 και της συμμόρφωσης με τα πρότυπα IEC/EN/DIN EN 60747-5-5 για ενισχυμένη μόνωση. Επιπλέον, το ότι είναι συμβατό με το RoHS υπογραμμίζει τη δέσμευσή του στα περιβαλλοντικά πρότυπα. Συνοπτικά, το ACPL-064L-500E είναι μια ευέλικτη και αξιόπιστη επιλογή για ηλεκτρονικές εφαρμογές, που συνδυάζει χαμηλή κατανάλωση ενέργειας, μετάδοση δεδομένων υψηλής ταχύτητας και ισχυρά χαρακτηριστικά ασφαλείας.

·Διεπαφές επικοινωνίας: RS485, CANBus και I2C

·Διεπαφές συστήματος μικροεπεξεργαστή

·Ψηφιακή απομόνωση για μετατροπείς A/D και D/A

Οι ψηφιακοί οπτοζεύκτες χαμηλής κατανάλωσης Broadcom® ACPL-x6xL συνδυάζουν μια δίοδο εκπομπής φωτός AlGaAs (LED) και έναν ενσωματωμένο φωτοανιχνευτή υψηλής απολαβής. Ο οπτικός συζευκτήρας καταναλώνει χαμηλή ισχύ, με μέγιστο ρεύμα IDD 1,3 mA ανά κανάλι σε όλη τη θερμοκρασία. Με ρεύμα προς τα εμπρός LED τόσο χαμηλό όσο 1,6 mA, οι περισσότεροι μικροεπεξεργαστές μπορούν να οδηγήσουν απευθείας το LED.

Μια εσωτερική ασπίδα Faraday παρέχει μια εγγυημένη προδιαγραφή παροδικής ανοσίας κοινής λειτουργίας 20 kV/μs. Η μέγιστη απομόνωση κυκλώματος AC και DC επιτυγχάνεται διατηρώντας παράλληλα τη συμβατότητα TTL/CMOS.

Οι έξοδοι CMOS των οπτικών συζευκτών ελέγχονται με ρυθμό περιστροφής και έχουν σχεδιαστεί για να επιτρέπουν τον έλεγχο του χρόνου ανόδου και πτώσης σε ένα ευρύ φάσμα χωρητικότητας φορτίου.

Η σειρά ACPL-x6xL λειτουργεί από τάσεις τροφοδοσίας 3,3V και 5V με εγγυημένη απόδοση AC και DC από –40 μοίρες έως +105 βαθμούς . Αυτοί οι οπτοζεύκτες χαμηλής κατανάλωσης είναι κατάλληλοι για εφαρμογές λογικής διεπαφής υψηλής ταχύτητας.

ΠΡΟΣΟΧΗ! Συνιστάται να λαμβάνονται κανονικές στατικές προφυλάξεις κατά το χειρισμό και τη συναρμολόγηση αυτού του εξαρτήματος για την αποφυγή ζημιών και/ή υποβάθμισης που μπορεί να προκληθούν από την ESD. Τα στοιχεία που εμφανίζονται σε αυτό το φύλλο δεδομένων δεν πρέπει να χρησιμοποιούνται σε στρατιωτικές ή αεροδιαστημικές εφαρμογές ή περιβάλλοντα.
